管道膨胀节的补偿量计算方法和产品主要用途

管道膨胀节的补偿量计算方法和产品主要用途

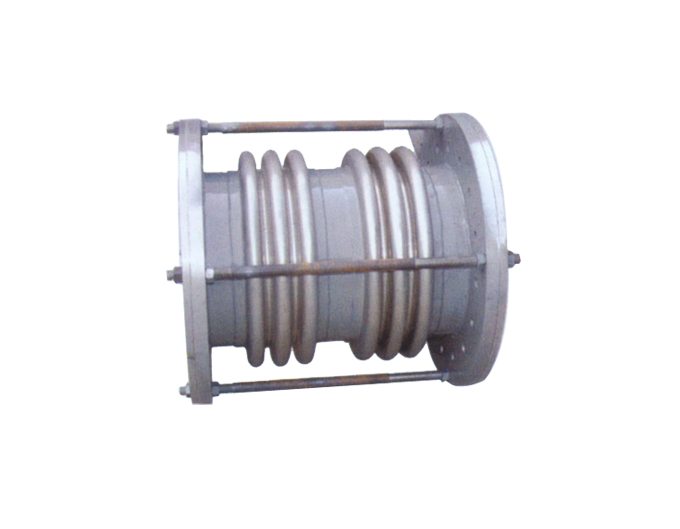

    管道膨胀节也称伸缩器、伸缩节、补偿器。管道膨胀节在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。

    管道膨胀节的补偿量计算分析，固定支架是暖通空调中经常用到的一种支架，它在系统中起固定和支撑管道的作用，一般由设计人员根据需要设定具体位置，各种规范中规定较少，补偿器用于吸收管道因温度增高引起膨胀造成的长度增大。有“г”型、“Z”型的自然补偿器和方形、套筒、波纹管补偿器等多种形式，设计人设计时依据伸缩量、管径等条件选用。可是现在许多设计人员对此不重视，或漏画，或胡乱对付，位置和数量都没有经过仔细推敲，不甚合理，本文根据笔者经验，总结了一套在室内95/70℃热水采暖系统设计中快速设置固定支架和补偿器的方法，结合示例详述如下，望能起到抛砖引玉的作用。由于成文比较仓促，文中定有许多不足之处，望各位指正。

    1、设计计算系统中固定支架的设置应在管径计算完毕之后，此时系统管道的布置已经完成，系统每一段的管径已经计算确定，固定支架可以开始布置。

    2.1 计算管道热伸长量

    (1)  △ X——管道的热伸长量,mm; t1——热媒温度,℃,  t2——管道安装时的温度, ℃,一般按-5℃计算. L——计算管道长度m;  0.012——钢铁的线膨胀系数,mm/m·℃ 按t1=95℃简化得

    (2 )  2.2确定可以不装补偿器和应用“г”型、“Z”型管段自然补偿的管段  对于本文所述系统由固定点起，允许不装补偿器的直管段最大长度民用建筑为33m，工业建筑为42m。（管道伸长量分别为40mm和50mm）。实际设计时一般每段臂长不大于20～30m,不小于2m。在自然补偿两臂顶端设置固定支架。“г”型补偿器一般用于DN150以下管道；最大允许距离与管径关系见表1。“Z” 型补偿器可以看做两个“г”型补偿器。  表1 г”型补偿器最大允许距离  补偿器形式 敷设方式  管径DN（mm）  25 32 40 50 70 80 100 125 150 г 型  长边最大间距L2（m）15 18 20 24 24 30 30 30 30 短边最小间距L1（m）2 2.5 3 3.5 4 5 5.5 6 6  2.3确定不能进行自然补偿部分管道的热伸长量,并根据计算结果设置补偿器  能进行自然补偿部分管道确定了，其余部分就是应该设置补偿器的部分。计算这部分伸长量，如果较长要设置多个补偿器，应注意均匀设置；并在两个补偿器中间设置固定支架。选择时注意套筒补偿器容易漏水漏气，适合安装在地沟内，不适宜安装在建筑物上部；波纹管补偿器能力大耐腐蚀，但造价高并且需要设置导向支架；方形补偿器需要的安装空间较大，但运行可靠应用广泛。设计时可以根据工程具体情况选用。  3例题[已知] 如图1所示，某民用建筑95/70℃热媒供热管道a-b段长度为32m，b-c段长度为24m，c-d段长度为63m，d-e段长度为48m，管径如图所示。 [求] 计算管道热伸长量，设置补偿器和固定支架。

    由于伸缩器具有良好的综合性能，管道膨胀节广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
