浅谈非金属膨胀节的作用与原理

浅谈非金属膨胀节的作用与原理

　　非金属膨胀节也称伸缩节、补偿器，主要为保障管道安全运行。

　　非金属膨胀节的工作原理：

　　非金属膨胀节的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。其作用可以起到：

　　1.补偿吸收管道轴向、横向、角向热变形。

　　2.吸收设备振动，减少设备振动对管道的影响。

　　3.吸收地震、地陷对管道的变形量

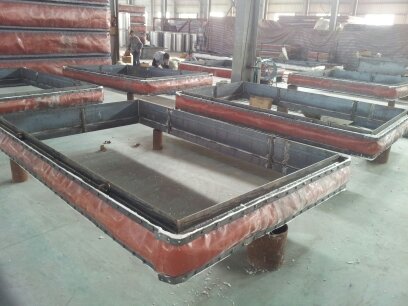

非金属膨胀节

　 非金属膨胀节组成

　　1、蒙皮

　　蒙皮是非金属膨胀节的主要伸缩体，是由性能优良的硅橡胶或高硅氧聚四氟乙烯与无碱玻璃丝绵等多层复合而成，是一种高强密封复合材料。其作用是吸收膨胀量，防止漏气和雨水的渗漏

　　2、不锈钢丝网

　　不锈钢丝网是非金属膨胀节的内衬，阻止流通介质中杂物进入膨胀节和阻止膨胀节中绝热材料的向外散失.

　　3、保温棉

　　保温棉是兼顾非金属膨胀节的保温和气密性的双重作用，它是由玻璃纤维布、高硅氧布和各类保温棉毡等组成，其长度和宽度与外层的蒙皮一致，具有良好的延伸性和抗拉强度。

　　4、隔热填料层

　　隔热填料层是非金属膨胀节绝热的主要保证，它是由多层陶瓷纤维等耐高温材料组成，其厚度可根据流通介质温度及耐高温材料的导热系数等通过传热计算确定。

　　5、机架

　　机架是非金属膨胀节的轮廓支架，保证有足够的强度和刚度，机架的材料应与介质温度相适应。一般在400。C以下用Q235-A 600。C以上用不锈钢或耐热钢制成。机架一般有与所连接的烟风道相匹配的法兰面。

　　6、挡板

　　挡板是起导流和保护隔热层的作用。材质应与介质温度相一致。材料应是抗腐蚀和耐磨的。挡板还应不影响膨胀节的位移。
