什么是圆形非金属膨胀节？

发布日期：2024-05-02 作者：江苏姜恒点击：

圆形非金属膨胀节为补偿因温度差与机械震动引起的附加应力，而设置在容器壳体或管道上的一种挠性结构。

波纹管膨胀节是用金属波纹管制成的一种膨胀节。它能沿轴线方向伸缩，也允许少量弯曲。图2为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。

为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。

另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。这类膨胀节的优点是节省空间，节约材料，便于标准化和批量生产，缺点是寿命较短。

波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。随着波纹管生产技术水平的提高，这类膨胀节的应用范围正在扩大。

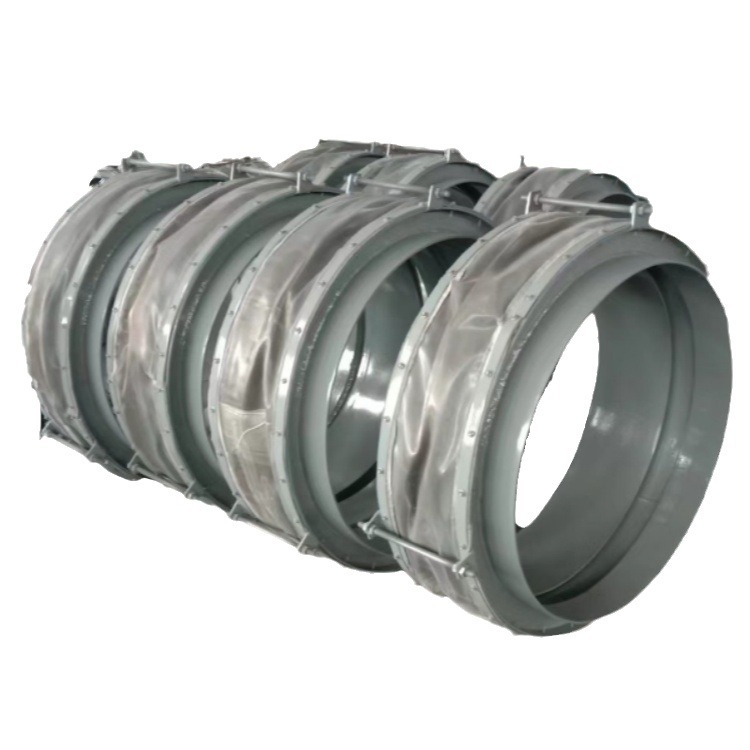

什么是圆形非金属膨胀节？

圆形非金属膨胀节安装注意事项；

（1) 在安装过程中，请务必小心保护波纹管等薄壁部件，避免因爆震，刮擦，引弧，焊接飞溅等原因造成的损坏。

（2) 安装完毕之前，不要拆除运输膨胀节上的运输固定装置。

（3) 凡事事先考虑，并且在设计时未计入膨胀节的位移（压缩、伸长、横向位移、角位移）不应让膨胀节来承受，要调整管道系统去配合膨胀节，不能用调节膨胀节的方法来补偿管道的安装偏差。

（4) 严禁波纹管受扭。

（5) 不要让吊具或任何提升装置直接作用在波纹管上，不要在波纹管上使用钢丝刷。

（6) 不要让焊接飞溅物掉落在未保护的波纹管上，而要使用湿的无氯石棉作为保护层。

（7) 固定支架、导向支架和支架应严格按管道系统图进行安装，所有的导向支架和固定支架未确认正确安装完毕之前，不能进行压力试验，整个管道系统、如需分段进行压力试验，务必提前向制造商咨询确认。

（8) 对于带有流向要求的膨胀节，安装时应使介质流向箭头与介质流动的方向一致。

（9) 单式铰链型、复式铰链型膨服节安装时，应注意铰链板平面应与补偿管道平面平行。

（10) 一旦管线的固定支架或其他的固定点就位，并且管道得到正确的支承和导向。膨胀节上的运输固定装置（涂黄漆部分）应当予以拆除（特别要求除外），使膨胀节在以后的安装过程中随着周围温度的变化进行补偿。
