直管压力平衡型波纹膨胀节

  • 所属分类:金属膨胀节

  • 点击次数:
  • 发布日期:2018/09/06
  • 在线询价
详细介绍

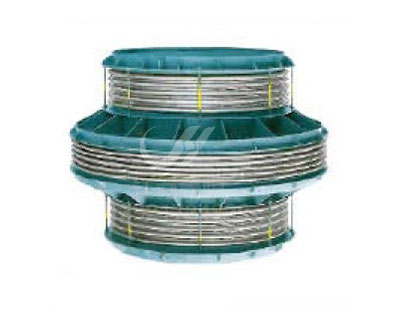

直管压力平衡型波纹膨胀节

直管压力平衡型波纹膨胀节介绍

直管压力平衡型波纹管以金属波纹管作为柔性元件,它是管路输送系统中补偿位移,吸收变形和振动的结构零件,具有抗疲劳、耐高压、耐高低温、耐腐蚀、使用寿命长等特点,产品按照GB/T12777-2008标准并参照美国“EJMA”标准,进行计算机优化设计,并辅以完整的检测手段,可满足所有管道的使用要求。

一、产品结构图

直管压力平衡型波纹膨胀节

二、产品参数图

序 号

规格型号

轴向补偿量

轴向刚度

接口尺寸

径向最大外形尺寸

产品长度L

压力等级范围(Mpa)

1

HDDL100-J

100-350

4-0.6

108*4

250*250

1200-3000

0.25-6.0

2

HDDL150-J

100-350

12-2

159*4.5

300*300

1200-3000

0.25-6.0

3

HDDL200-J

100-350

32-6

219*6

360*360

1200-3000

0.25-6.0

4

HDDL250-J

100-350

33-8

273*8

420*420

1200-3000

0.25-6.0

5

HDDL300-J

109-320

28-10

325*8

480*480

1500-3000

0.25-6.0

6

HDDL350-J

100-300

56-13

377*8

580*580

1500-3000

0.25-6.0

7

HDDL400-J

90-280

130-17

426*10

630*630

1500-3000

0.25-4.0

8

HDDL500-J

80-260

160-41

529*10

750*750

1500-3000

0.25-4.0

9

HDDL600-J

100-250

127-27

630*10

880*880

2000-3500

0.25-4.0

10

HDDL700-J

100-220

280-57

720*12

950*950

2000-3500

0.25-2.5

11

HDDL800-J

80-180

402-79

820*12

1080*1080

2000-3500

0.25-2.5

12

HDDL900-J

120-250

369-98

920*12

1180*1180

2500-4000

0.25-2.5

13

HDDL1000-J

108-240

416-106

1020*12

1310*1310

2500-4000

0.25-2.5
