曲管(四通)压力平衡波纹膨胀节

1.产品名称:曲管(四通)压力平衡波纹膨胀节

2.产品厂家:江苏姜恒电力设备制造有限有限公司

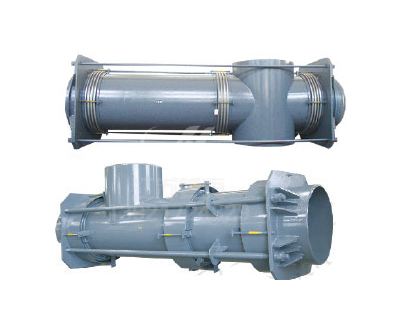

3.产品图片:


曲管(四通)压力平衡波纹膨胀节图片


4.设备简介及特点:

    口径:DN100-DN4000
    工作压力:4.0MPa
    性能特点:该膨胀节的前部(输流端)有两个工作波纹管,后部(盲端)有一个平衡波纹管构成。工作波纹管吸收来自弯管段的横向位移;平衡波纹管吸收来自直管段的轴向位移。

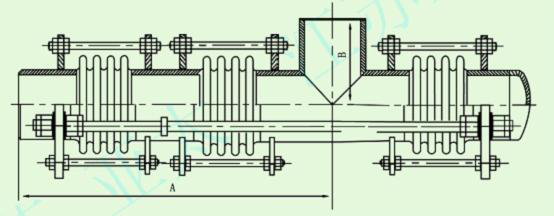

5.工艺图:

曲管(四通)压力平衡波纹膨胀节价格


6.功能描述,产品应用领域: 该补偿器(膨胀节)常用于泵、罐、压缩机、汽轮机山口处

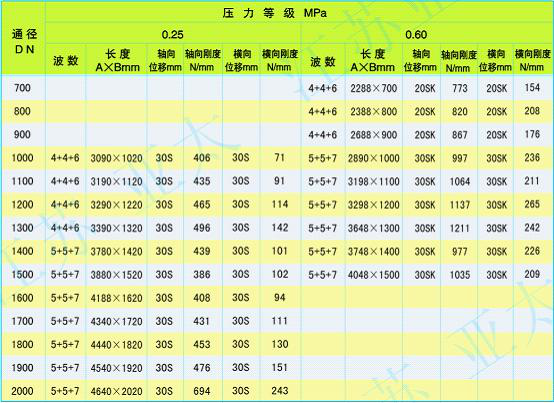

7.技术参数:工作温度≤420℃,疲劳寿命1000次

曲管(四通)压力平衡波纹膨胀节厂家


8.工作原理: 曲管(四通)压力平衡波纹膨胀节的前端(输流端)有两个上作波纹管,后端(育端)有一个平衡波纹管构成,工作波纹管吸收来自弯管端产生的横向位移,平衡波纹管辖吸收直管段的轴向位移,当弯管须产尘横向位移时拉杆上球面螺母绕球面垫圈转动,同时拉杆承受内力推力,因此该补偿器(膨胀节)常用于泵、罐、压缩机、汽轮机山口处,以减少对上述设备的作用力。

9.供货范围及现场安装要求:

    (1)曲管(四通)压力平衡波纹膨胀节常用于泵、压缩机、汽轮机及其它对载荷敏感的管道系统。能迅速衰减由于启动、停车等引起系统压力波振动,消除水机,且能吸振降噪,保证设备安全运行。
    (2)0.2Mpa系列产品可用于介质温度≤150℃,全真空到0.2Mpa压力范围,如电厂的汽机排气管道等;0.6Mpa系列产品可用于介质温度达250℃、工作压力达0.6Mpa,如压缩机的排气管道或石油化工的工艺管道等。
    (3)大拉杆,是承受压力载荷的构件,吸收横向位移时相对于撑板要有一定量偏摆,使用时其上的紧固螺母要旋到位又要避免旋压过紧而影响活动。
