管道膨胀节的施工规范及标准

您的当前位置: 首 页 >> 新闻中心 >> 行业动态

管道膨胀节的施工规范及标准

发布日期:2017-04-23 作者:www.jsjiangheng.com 点击:

管道膨胀节也称伸缩器、伸缩节、补偿器。管道膨胀节在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。主要为保障管道安全运行,具有以下作用:补偿吸收管道轴向、横向、角向热变形;吸收设备振动,减少设备振动对管道的影响;吸收地震、地陷对管道的变形量。

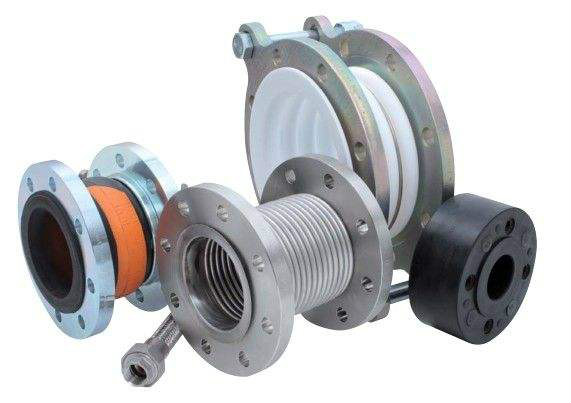

管道膨胀节

1. 该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。

2. 该产品内管材分为铸铁( HT )、镀锌( DX )和钢制( SF )三种。工作压力分 PN6 、 PN10 、 PN16 三种。

3. 安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。

4. 法兰连接采用 GB4216.3 - 4126.5 标准。

5. 如选用其它规格可另行生产。

管道膨胀节的施工规范及标准

根据工业金属管道工程施工规范GB50235―2010,安装管道膨胀节时应按照以下规定进行施工:

  1、安装管道膨胀节时,不得在波节上焊接临时支撑件,当吊装时,不得将吊索绑扎在波节上。

  2、安装管道膨胀节时,其直管长度不得小于 100mm

  3、 支、吊架安装

  管道固定支架是为保证合理分配管道膨胀节间的管道热膨胀量而设置的,当温度变化引起管道膨胀或收缩时,固定支架能防止管道在该点发生位移。与补偿装置配套的固定支架应在预拉伸(压缩)前固定,以使膨胀节补偿装置发挥应有的作用。 在无补偿装置有位移的直管段上只能安装一个固定支架,否则会阻碍位移。



相关标签:管道膨胀节
