管道膨胀节安装问题须知

发布日期：2017-03-06 作者：非金属膨胀节厂家点击：

管道膨胀节（波纹补偿器）是必不可少的管道元件，没有补偿装置会造成管道泄露。然而不正确的管道设置会造成膨胀节损坏，成为管线运行的薄弱环节，因此管线分段、固定支架的设置、安装至关重要。将管线的走向、支撑体系的布局、膨胀节的选择等综合问题给以详细的解答帮你参考。

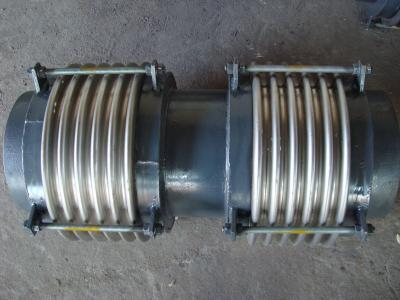

管道膨胀节

1 、变复杂管系为典型管段。可通过固定支架将其分为“—”、“L”、“П”、“Z”等典型膨胀管段。

2 、根据典型管线工作条件和膨胀形式选择相应的膨胀节。

3 、根据膨胀节的变形轨迹设置相应的导向支架。

4 、根据膨胀节有无盲板力约束构件，考虑主固定支架的设置。

5 、根据膨胀节在规定的疲劳寿命下的最大补偿量，考虑补偿器数量。

6 、在直线管道上，任何两个相邻的固定支架之间一般只设置一个管道膨胀节。如果设置两个或两个以上的膨胀节，有可能会因各膨胀节刚度不完全相同或各导向支架摩擦力的不同而导致各膨胀节负荷不均。

7、各类固定支架要有足够的刚度和强度，各类导向支架、弹簧吊架要适应波纹补偿器位移形式的要求。

8 、任何两个相邻的次固定支架之间的管径必须相同，如果采用的是自由型波纹膨胀节，不仅管径要相同，而且还要保持直线走向，防止次固定支架承受附加的“盲板力”。

9 、管道膨胀节安装时应保证安装质量，不允许以膨胀节的变形来强行适应管道的安装偏差。

10 、安装波纹膨胀节时，应根据当时环境温度、工作温度的差异，对波纹补偿器进行合理的预拉伸或预压缩，（膨胀节出厂前已根据安装环境，对产品进行了预拉伸）使波纹补偿器在正常工作情况下处于最佳设计状态，保证最佳性能，同时也是降低波纹补偿器变形弹性力的有效办法。安装波纹补偿器一定要做好一系列的准备工作，包括密闭性试验，安装环境，流通的介质等因素。
