金属膨胀节百科

发布日期:2022-06-10 作者:www.jsjiangheng.com 点击:

膨胀节,习惯上也叫补偿器,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。膨胀节是为补偿因温度差与机械振动引起的附加应力,而设置在容器壳体或管道上的一种挠性结构。由于它作为一种能自由伸缩的弹性补偿元件,具有工作可靠、性能良好、结构紧凑等优点,已广泛应用在化工、冶金、核能等部门。

金属膨胀节

金属膨胀节

非金属膨胀节

膨胀节习惯上也叫补偿器,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。膨胀节是为了补偿因温度差与机械振动引起的附加应力,而设置在容器壳体或管道上的一种挠性结构。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。。供热上,为了防止供热管道升温时,由于热伸长或温度应力而引起管道变形或破坏,需要在管道上设置补偿器,以补偿管道的热伸长,从而减小管壁的应力和作用在阀件或支架结构上的作用力。

由于膨胀节作为一种能自由伸缩的弹性补偿元件,具有工作可靠、性能良好、结构紧凑等优点,已广泛应用在化工、冶金、核能等部门。在容器上采用的膨胀节,有多种形式,就波纹的形状而言,以U形膨胀节应用得最为广泛,其次还有Ω形和C形等。而在管道上采用的膨胀节就结构补偿而言,又分为万能式、压力平衡式、铰链式以及万向接头式等。

2 标准

标准编号:GB/T 12777-1999(新标准GB/T 12777-2008)

膨胀节标准名称:金属波纹管膨胀节通用技术条件

标准实施日期:2000-3-1 (新标准实施日期2009-02-01)

颁布部门:国家质量技术监督局

内容简介:本标准规定了金属波纹管膨胀节的定义、分类、要求、试验方法、检验规则、标志及包装、运输、贮存等。本标准适用于安装在管道中其挠性件为整体成形无加强U形、加强U形和∩形波纹管的圆形膨胀节的设计、制造和检验。压力容器用膨胀节的设计、制造和检验亦可参照使用。

金属膨胀节

①弯管式膨胀节

将管子弯成U形或其他形体(图1),也称涨力弯。是利用形体的弹性变形能力进行补偿的一种膨胀节。它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大。这种膨胀节广泛用于各种蒸汽管道和长管道上。

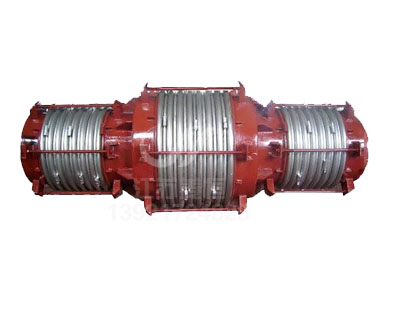

②波纹管膨胀节

波纹管膨胀节是用金属波纹管制成的一种膨胀节。它能沿管道轴线方向伸缩,也允许少量弯曲。图2为常见的轴向式波纹管膨胀节,用在管道上进行轴向长度补偿。为了防止超过允许的补偿量,在波纹管两端设置有保护拉杆或保护环,在与它连接的两端管道上设置导向支架。另外还有转角式和横向式膨胀节,可用来补偿管道的转角变形和横向变形。这类膨胀节的优点是节省空间,节约材料,便于标准化和批量生产,缺点是寿命较短。波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。随着波纹管生产技术水平的提高,这类膨胀节的应用范围正在扩大。目前,波纹管膨胀节可用在最高压力6.0兆帕的管系中。

③套筒式膨胀节

套管伸缩节由能够作轴向相对运动的内外套管组成。内外套管之间采用填料函密封。使用时保持两端管子在一条轴线上移动。产品主要有套筒(芯管),外壳,密封材料等组成.用于补偿管道的轴向伸缩及任意角度的轴向转动.具有体积小补偿量大的特点适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。

套筒式补偿器的内套筒与管道连接,采用高性能自压式动密封的原理与结构,它可以随着管道的伸缩在外壳内进行自由滑动,能适应任何管道的密封要求.外壳与内套筒之间采用新型合成材料密封,能耐高温,防腐蚀抗老化,适用温度-40至150,特殊情况下可达350.既能保证轴向滑动,又能保证管内介质不泄漏。

金属膨胀节

①橡胶风道膨胀节

风道橡胶补偿器分为FDZ、FVB、FUB、XB四种型号,由橡胶和橡胶一纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成,主要用于各种风机、风管之间的柔性连接,其功能是减震、降噪、密封、耐介质、便于位移和安装,是环境保护领域中一种极为理想的减震、降噪、消烟除尘的最佳配套件。

②纤维织物膨胀节

织物补偿器主要为纤维织物、橡胶、等耐高温材料。能补偿风机、风管运行的震动及管道变形。纤维织物膨胀节可补偿轴向、横向、角向等产品,具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点,特别适用于电厂热风管道及烟尘管道。非金属补偿器中的纤维织物、保温棉体本身具有吸声、隔振的功能,能有效的减少锅炉、风机等系统的噪声和振动。结构简单、体轻,维修方便。

4 特殊材料

1、超级奥氏体特种不锈钢:254SMO、904L、AL6XN

2、双相不锈钢:2205双相钢(S31803)

3、镍基合金钢:INCOLOY800/800H/800HT/840/825、 INCONEL600/601/690/625/X-750

哈氏合金C-276/C-22/X、MONEL400/K500

4、纯 镍:N4、N6(Ni200、Ni201)

5、冲压用钛板:GR1、GR2、TA1、TA2

6、奥氏体不锈钢:SUS304、SUS304L、SUS316、SUS316L、SUS310S、SUS321、SUS316Ti
