管道补偿中常用的几种膨胀节的性能分析

    1、非金属膨胀节构成其工作主体的弹性元件是非金属材质，通常是纤维织物，所以又称织物补偿器(膨胀节、伸缩节)。另有橡胶材质,此种材质除了在超高温度(400以上)情况下不能满足使用条件的情况下,其他各种工况均可以替代纤维织物.

    广泛应用于钢铁厂、冶炼厂、石油化工厂、火力发电厂、水泥厂及原子能电厂等排烟脱硫，除尘设备，空气加热，助流鼓风等设备的出入口处，它都大大优于金属伸缩节，因此深得用户的一致好批评，得到大力推广应用。

    2、方形膨胀节 ：类似自然补偿，人为地增加方形转弯，以弥补自然补偿器弯头数量的不足。

   优点也是不受工作压力和温度的限制，缺点：流体阻力大，占地面积多，管道支架多，不美观，投资较大。

    用于自然补偿不能满足热补偿要求时而采用的“自然补偿”。对于压力超过4.0MPa的场合，几乎没其他产品可以替代。

    3、旋转式膨胀节：最近推出的新产品，通过2个组合和管道转弯实现热补偿。

    补偿量大，推力小，最高温度可达到485度，压力可达5.0MPa。

    制造技术日渐成熟，不易泄漏。

    但存在管道在不同平面的变化，对于产生凝结液体的介质的输送管道，需要设置较多的排水排气阀门。

    4、球型膨胀节：实现角向位移，和波纹管角向补偿器一样，组合使用，流体阻力小，补偿量大，无推力。

    存在易泄漏和测向位移，维修量大。

    5、套筒膨胀节：也能够承受较高的压力和温度，补偿量大，安装方便。

    缺点：容易泄漏，检修频繁、推力大。

    不能用于对流体纯度要求高的场合。

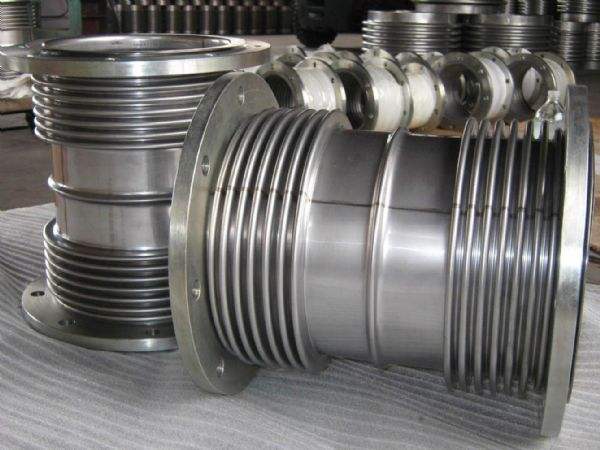

    6、波纹管膨胀节：种类较多，分为轴向型(内压和外压或有推力和无推力或架空型直埋型。。。)、角向型(平面和复式)、和横向型(平面和复式)。

    应用广，无泄漏，可靠性较好，但运行温度和压力有限制，温度，400度，压力不超过4.0MPa。

角向型通过组合(2到3个)，可以满足大位移量和产生小的推力，应用前景光明。
